GU系列高真空球閥
產品描述
Ball valve after more than half a century of development, now has become a widely used main valve class.The main function of the ball valve is to cut off and connect the fluid in the pipeline;It can also be used for fluid regulation and control.Ball valve has the characteristics of small flow resistance, good sealing, quick switching and high reliability.
Ball valve is mainly composed of valve body, valve cover, valve stem, ball and sealing ring and other parts, belongs to 90.Switch off valve, it with the help of the handle or driving device in the upper end of the stem to apply a certain torque and transfer to the ball valve, so that it rotates 90°, the ball through hole and the valve body channel center line overlap or vertical, complete the full open or full close action.Generally there are floating ball valves, fixed ball valves, multi-channel ball valves, V ball valves, ball valves, jacketed ball valves and so on.It can be used for handle drive, turbine drive, electric, pneumatic, hydraulic, gas-liquid linkage and electric hydraulic linkage.
產品結構
主要零件材料
|
材料名稱 |
GU-(16-50)C |
GU-(16-50)P |
GU-(16-50)R |
|
閥體 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯（PTFE） |
||
|
填料 |
聚四氟乙烯（PTFE） |
||
主要外形尺寸
(GB6070)活套法蘭連接
| ?MODEL |
L |
D |
K |
C |
N-? |
W |
|
GU-16?(F) |
104 |
60 |
45 |
8 |
4-?6.6 |
150 |
|
GU-25(F) |
114 |
70 |
55 |
8 |
4-?6.6 |
170 |
|
GU-40(F) |
160 |
100 |
80 |
12 |
4-?9 |
190 |
|
GU-50(F) |
170 |
110 |
90 |
12 |
4-?9 |
190 |

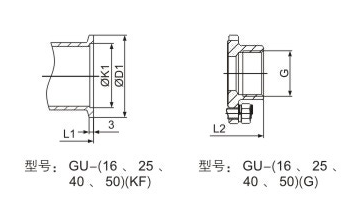

(GB4982)快卸法蘭連接
|
?MODEL |
L |
D1 |
K1 |
|
GU-16(KF) |
104 |
30 |
17.2 |
|
GU-25(KF) |
114 |
40 |
26.2 |
|
GU-40(KF) |
160 |
55 |
41.2 |
|
GU-50(KF) |
170 |
75 |
52.2 |
螺紋連接
|
MODEL |
L |
G |
|
GU-16(G) |
63 |
1/2″ |
|
GU-25(G) |
84 |
1″ |
|
GU-40(G) |
106 |
11/2″ |
|
GU-50(G) |
121 |
2″ |
相關產品
-
電動二通閥（風機盤管）
驅動器主要技術參數 型號 額定電壓 功率 驅動方式 與SRV2000閥配合動作時間 凈重(kg) VA7010-220 VA7010-110 AC220V±10% 7W 單向電機驅動 閥門彈簧復位 全開時間：通電后約10秒 關閉時間：斷電后約5秒 0.3 AC110V±10% VA7010-24 AC24V±10% 銅閥主要技術參數 產品型號 閥門形式 聯接螺紋 流量系數 Kv 關閉壓差 (MPa) 工作 介質 流體 溫度 環境 溫度 儲存 溫度 承壓 (MPa) VA7010-15 常閉二通閥 G1/2 1.5 0.25 冷凍/ 熱水 2-94℃ 0-60℃ 最大相對 濕度為不 凝露 -20-65℃ 最大相對 濕度為不 凝露 1.6 VA7010-15 ...
-
手動刀閘閥
產品特點 1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物； 2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長； 3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。 執行標準 設計規范：GB/12234? DIN3356 法蘭連接：ANSI Bl6.5? GB/T9113? JB/T79? DIN 2543-2545 試驗與檢驗：GB/T 13927? DIN3230? API598 性能參數 基本型號 PZ73H PZ73Y PZ73F 工...
-

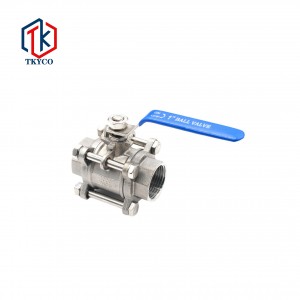

1000WOG 三片式內螺紋球閥
產品結構 ? 主要零件材料 材料名稱 碳素鋼 不銹鋼 鍛鋼 閥體 A216 WCB A351 CF8 A351 CF8M A105 閥蓋 A216 WCB A351 CF8 A351 CF8M A105 球體 A276 304/A276 316 閥桿 2Cr13 / A276 304 / A276 316 閥座 聚四氟乙烯、聚四氟乙烯 填料 聚四氟乙烯/柔性石墨 壓蓋 A216 WCB A351 CF8 A216WCB 螺栓 A193-B7 A193-B8M A193-B7 螺母 A194-2H A194-8 A194-2H ?主要外形尺寸 DN INCH L D G W H 8 1/4″ 60 11 1/4″ ...
-

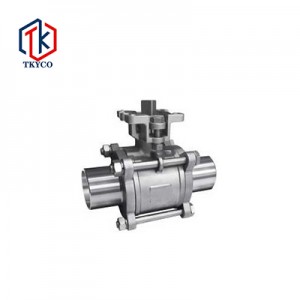

高平臺衛生級快裝、焊接球閥
