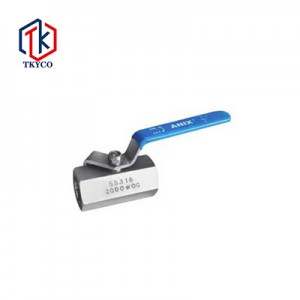

2000WOG —片式內螺紋球閥

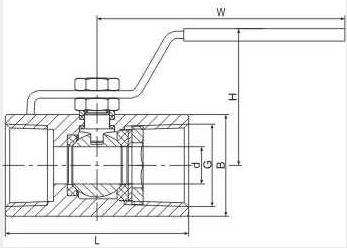

產品結構
主要零件材料
|
材料名稱 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯(PTFE) |
||
|
填料 |
聚四氟乙烯(PTFE) |
||
主要外形尺寸
|
DN |
INCH |
L |
D |
G |
W |
H |
H1 |
|
8 |
1/4″ |
40 |
5 |
1/4″ |
70 |
33.5 |
26.5 |
|
10 |
3/8″ |
45 |
7 |
3/8″ |
70 |
35 |
26.5 |
|
15 |
1/2″ |
55 |
9 |
1/2″ |
80 |
39 |
34 |
|
20 |
3/4″ |
60 |
11.5 |
3/4″ |
95 |
50 |
58.5 |
|
25 |
1″ |
70 |
15 |
1″ |
105 |
54 |
63 |
|
32 |
1 1/4″ |
80 |
19.5 |
1 1/4″ |
120 |
65.5 |
|
|
40 |
1 1/2″ |
86 |
25 |
1 1/2″ |
140 |
72 |
|
|
50 |
2″ |
101 |
32 |
2″ |
150 |
81 |
|
|
65 |
2 1/2″ |
119 |
38 |
2 1/2″ |
170 |
96.5 |
|
|
80 |
3″ |
140 |
49 |
3″ |
185 |
105 |
|
|
100 |
4″ |
186 |
64 |
4″ |
220 |
116.5 |
