靜音止回閥
法蘭式靜音止回閥該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。
內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。
|
零件名稱
|
材料
|
|
閥體、導流體
|
鑄鐵、鑄鋼
|
|
閥座、軸瓦、閥瓣、軸
|
青銅或不銹鋼
|
|
彈簧
|
不銹鋼
|
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
|
較高工作壓力
|
1.0
|
1.6
|
2.5
|
|
密封試驗壓力
|
1.1
|
1.76
|
2.75
|
|
殼體試驗壓力
|
1.5
|
2.4
|
3.75
|
|
適用介質
|
水
|
||
|
介質溫度
|
X＜80℃， T≤150℃， H≤200℃
|
||
|
公稱通徑
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
240
|
|
125
|
300
|
|
150
|
350
|
|
200
|
450
|
|
250
|
500
|
|
300
|
550
|
|
350
|
572
|
|
400
|
600
|
|
450
|
650
|
|
500
|
700
|
相關產品
-
Q860電動控制閥
-

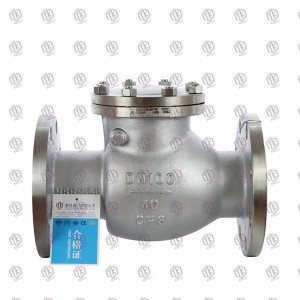

國標、德標止回閥
產品結構 主要外形尺寸 GBPN16 DN L D D D1 D2 C F N-ΦB 50 120 50 160 125 100 16 3 4-Φ18 65 130 63 180 145 120 18 3 4-Φ18 80 150 80 195 160 135 20 3 8-Φ18 100 165 100 215 180 155 20 3 8-Φ18 125 190 124 245 210 165 22 3 8-Φ18 150 210 148 285 240 212 22 2 8-Φ22 200 255 198 340 295 268 24 2 12-Φ22 250 310 240 405 355 320 26 ...
-
不銹鋼衛生級快裝式U型三管通
產品結構 主要外形尺寸 D1 D2 A B 2″ 1″ 200 170 2″ 2″ 200 170 2” 1 1/2″ 200 170 1 1/2″ 1″ 180 150 1 1/2″ 1″ 180 150 1 1/4″ 3/4″ 145 125 1″ ?3/4″ 145 125 3/4″ 3/4″ 135 100
-

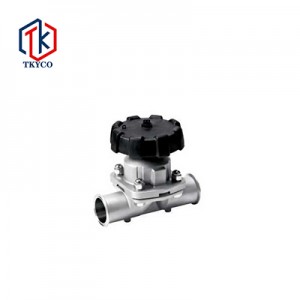

快裝、對焊、法蘭隔膜閥
