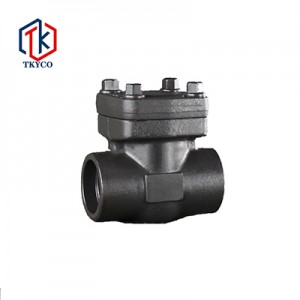

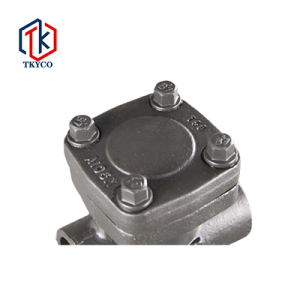

鍛鋼止回閥
產品概述
止回閥的作用是防止介質在管路中倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力開啟或關閉。止回閥僅用于介質之一- 管道上的流道，防止介質倒流，防止事故發生。
產品描述：
主要特點
1、中間法蘭結構（BB）：閥體閥蓋采用螺栓連接，這種結構便于閥門維修。
2、中間焊接：閥體閥蓋采用焊接結構，適用于高壓工況。
3、自密封結構，適用于高壓工況，密封性能好。
4、鍛鋼止回閥閥體通道采用全通徑或縮徑，默認縮徑。
5、升降式止回閥、球型止回閥、旋啟式止回閥等。
6、特殊工況可按要求內置彈簧。
產品結構
主要零件材料
|
材料名稱 |
材料 |
|||
|
閥體 |
A105 |
A182?F22 |
A182?F304 |
A182?F316 |
|
閥掰 |
A105 |
A276?F22 |
A276?304 |
A182?316 |
|
密封面 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
|||
|
閥蓋 |
A105 |
A182?F22 |
A182?F304 |
A182?F316 |
主要尺寸及重量
|
H6?4/1H/Y |
CLASS150-800 |
|||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
|
|
In |
mm |
|||||||
|
1/2″ |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
64 |
|
3/4″ |
20 |
13 |
28.5 |
41 |
3/4” |
11 |
92 |
66 |
|
1″ |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
82 |
|
1?1/4″ |
32 |
23 |
43 |
58 |
1 1/4″ |
14 |
120 |
92 |
|
1?1/2″ |
40 |
29 |
49 |
66 |
1 1/2″ |
15 |
152 |
103 |
|
2″ |
50 |
35 |
61.1 |
78 |
2″ |
16 |
172 |
122 |
相關產品
-
靜態平衡閥
-

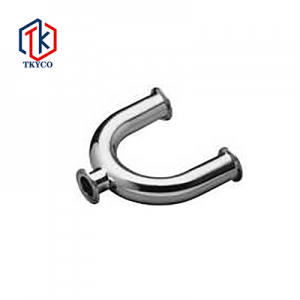

不銹鋼衛生級快裝式U型三管通
產品結構 主要外形尺寸 D1 D2 A B 2″ 1″ 200 170 2″ 2″ 200 170 2” 1 1/2″ 200 170 1 1/2″ 1″ 180 150 1 1/2″ 1″ 180 150 1 1/4″ 3/4″ 145 125 1″ ?3/4″ 145 125 3/4″ 3/4″ 135 100
-

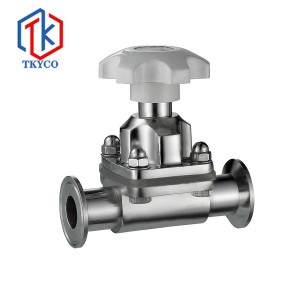

衛生級隔膜閥
產品概述 衛生級快裝隔膜閥的內外均采用高檔拋光設備處理，滿足表面精度要求。購買進口焊機進行點焊。既能滿足上述行業的衛生質量要求，又可替代進口。本實用新型具有結構簡單、外形美觀、裝拆快、開關快、操作靈活、流體阻力小、使用安全可靠等優點。連接鋼件采用耐酸不銹鋼材料，密封由食品硅膠或聚四氟乙烯制成，符合食品衛生標準。 [技術參數] 最大工作壓力：10bar 驅動方式：手動 最高工作溫度：150℃ 適用介質：EPDM蒸汽、PTFE水、酒精、油、燃料、蒸汽、中性氣體或液體、有機溶劑、酸堿溶液等 連接方式：對焊（g/DIN/ISO）、快裝...
-

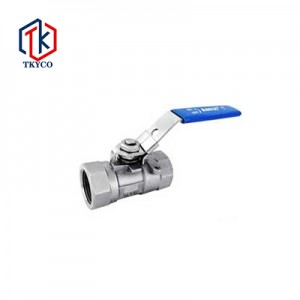

2000WOG —片式內螺紋球閥
