法蘭閘閥(暗桿)

簡短描述:

設計制造標準

? 設計與制造標準：GB/T12234
? 結構長度標準：GB/T 12221
? 連接法蘭標準：JB/T 79
? 檢驗與試驗標準：GB/T 26480

性能規范

? 公稱壓力：1.0Mpa
? 強度試驗：1.5Mpa
? 密封試驗：1.1 Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、 CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

發送郵件

產品細節

產品標簽

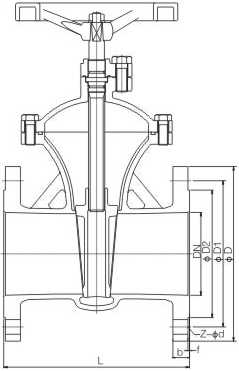

產品結構

主要尺寸及重量

PN10

DN	L	B		D1	D2	F	B		Z-ΦD		DO
DN	L	JB/T 79	HG/T 20592	D1	D2	F	JB/T 79	HG/T 20592	JB/T 79	HG/T 20592	DO
15	130	95	95	65	45	2	14	16	4-Φ14	4-Φ14	120
20	150	105	105	75	55	2	14	18	4-Φ14	4-Φ14	120
25	160	115	115	85	65	2	14	18	4-Φ14	4-Φ14	140
32	180	135	140	100	78	2	16	18	4-Φ18	4-Φ18	160
40	200	145	150	110	85	3	16	18	4-Φ18	4-Φ18	160
50	250	160	165	125	100	3	16	18	4-Φ18	4-Φ18	200
65	270	180	185	145	120	3	18	18	4-Φ18	8-Φ18	220
80	280	195	200	160	135	3	20	20	8-Φ18	8-Φ18	240
100	300	215	220	180	155	3	20	20	8-Φ18	8-Φ18	280
125	325	245	250	210	185	3	22	22	8-Φ18	8-Φ18	300
150	350	280	285	240	210	3	24	22	8-Φ23	8-Φ22	320
200	400	335	340	295	265	3	26	24	12-Φ23	12-Φ22	400
250	450	405	405	355	320	3	30	26	12-Φ25	12-Φ26	450
300	500	460	460	410	375	4	30	28	12-Φ25	12-Φ26	500

上一個: 國標、德標閘閥

下一個: 美標、日標閘閥

相關產品

Q880壓差平衡閥

查看更多產品>
保溫球閥/船用閥

產品結構保溫球閥主要外形尺寸公稱通徑 L P 公稱壓力 D D1 D2 B F Z-ΦD 公稱壓力 D D1 D2 B F Z-ΦD 15 90 Rp3/8 PN16 105 75 55 14 2 4-M12 150LB 100 69.9 42.9 17.9 2 4-1/2 20 105 Rp3/8 115 85 65 14 2 4-M12 110 79.4 50.8 17.9 2 4-1/2 25 110 Rp3/8 135 100 78 16 2 4-M16 115 88.9 63.5 19.5 2 4-1/2 32 125 Rp1/2 145 110 85 16 3 4-M16 125 98.4 7...

查看更多產品>
Y型內螺紋過濾器

產品結構主要零件材料材料名稱 SY11-(16-64)C SY11-(16-64)P SY11-(16-64)R 閥體 WCB ZG1CN8Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 過濾網 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 墊片聚四氟乙烯主要尺寸和重量 DN G L W B H 8 1/4″ 64 12 24 44 10 3/8″ 64 12 24 44 15 1/2″ 64 14 26 44 20 3/4″ 75 15 32 52 25 1″ 89 17 41 ...

查看更多產品>

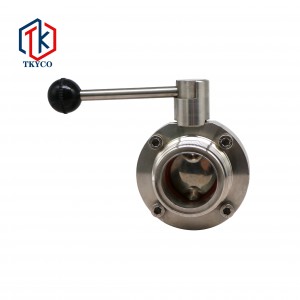

焊接蝶閥

產品結構主要外形尺寸 SPECIFICATIONS(ISO) A B D L H KG 20 50 78 19.05 130 82 1.2 25 50 78 25.4 130 82 1.2 32 50 78 31.8 130 82 1.05 38 50 86 38.1 130 86 1.2 51 52 102 50.8 140 96 1.7 63 56 115 63.5 150 103 2.1 76 56 128 76.1 150 110 2.4 89 60 139 88.9 170 116 2.7 102 64 154 101.6 170 122 3.05 108 64 159 108 170 126 3.1...

查看更多產品>
微阻緩閉蝶式止回閥HH49X

主要特點： 1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。 2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。 3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。 4、橡膠緩沖，啟閉平穩，無震動，無噪音。 5、比老式止回閥流阻小，有明顯的節能效果。主要技術參數：型　號 HH49X-10 HH49X-16 公稱壓力 PN1.0MPa PN1.6MPa 公稱通徑 DN150～800mm DN150～800mm 密封試驗壓力 1.1MPa 1.76MPa 殼體試驗壓力 1.5MPa 2.4MPa 主要零件材料閥　　體灰鑄鐵、球墨鑄鐵、鑄鋼 ...

查看更多產品>

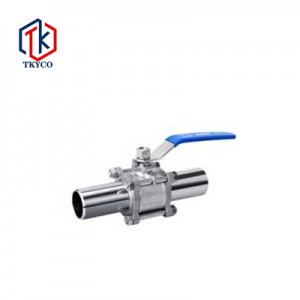

1000WOG 三片式焊接球閥
