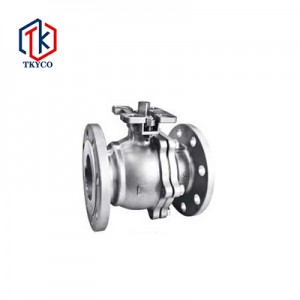

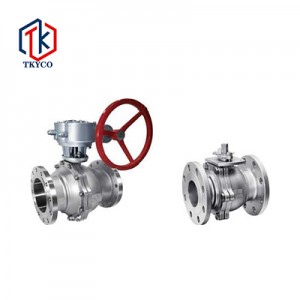

日標浮動式法蘭球閥
產品概覽
日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力??；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。

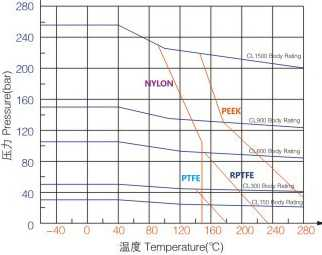

產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
閥蓋 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
球體 |
304 |
304 |
316 |
|
閥桿 |
304 |
304 |
316 |
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
WCB、A105 |
CF8 |
|
主要外形尺寸和連接尺寸
(JIS): 10K
|
DN |
L |
D |
D1 |
D2 |
B |
T |
Z-ΦD |
ISO5211 |
TXT |
|
15A |
108 |
95 |
70 |
52 |
12 |
1 |
4-Φ15 |
F03/F04 |
9X9 |
|
20A |
117 |
100 |
75 |
58 |
14 |
1 |
4-Φ15 |
F03/F04 |
9X9 |
|
25A |
127 |
125 |
90 |
70 |
14 |
1 |
4-Φ19 |
F04/F05 |
11X11 |
|
32A |
140 |
135 |
100 |
80 |
16 |
2 |
4-Φ19 |
F04/F05 |
11X11 |
|
40A |
165 |
140 |
105 |
85 |
16 |
2 |
4-Φ19 |
F05/F07 |
14X14 |
|
50A |
178 |
155 |
120 |
100 |
16 |
2 |
4-Φ19 |
F05/F07 |
14X14 |
|
65A |
190 |
175 |
140 |
120 |
18 |
2 |
4-Φ19 |
F07 |
14X14 |
|
80A |
203 |
185 |
150 |
130 |
18 |
2 |
8-Φ19 |
F07/F10 |
17X17 |
|
100A |
229 |
210 |
175 |
155 |
18 |
2 |
8-Φ19 |
F07/F10 |
22X22 |
|
125A |
300/356 |
250 |
210 |
185 |
20 |
2 |
8-Φ23 |
||
|
150A |
340/394 |
280 |
240 |
215 |
22 |
2 |
8-Φ23 |
||
|
200A |
450/457 |
330 |
290 |
265 |
22 |
2 |
12-Φ23 |
||
|
250A |
533 |
400 |
355 |
325 |
24 |
2 |
12-Φ25 |
||
|
300A |
610 |
445 |
400 |
370 |
24 |
2 |
16-Φ25 |
(JIS): 20K
|
DN |
L |
D |
D1 |
D2 |
B |
T |
Z-ΦD |
|
15A |
140 |
95 |
70 |
52 |
14 |
1 |
4-Φ15 |
|
20A |
152 |
100 |
75 |
58 |
16 |
1 |
4-Φ15 |
|
25A |
165 |
125 |
90 |
70 |
16 |
1 |
4-Φ19 |
|
32A |
178 |
135 |
100 |
80 |
18 |
2 |
4-Φ19 |
|
40A |
190 |
140 |
105 |
85 |
18 |
2 |
4-Φ19 |
|
50A |
216 |
155 |
120 |
100 |
18 |
2 |
8-Φ19 |
|
65A |
241 |
175 |
140 |
120 |
20 |
2 |
8-Φ19 |
|
80A |
282 |
200 |
160 |
135 |
22 |
2 |
8-Φ23 |
|
100A |
305 |
225 |
185 |
160 |
24 |
2 |
8-Φ23 |
|
125A |
381 |
270 |
225 |
195 |
26 |
2 |
8-Φ25 |
|
150A |
403 |
305 |
260 |
230 |
28 |
2 |
12-Φ25 |
|
200A |
502 |
350 |
305 |
275 |
30 |
2 |
12-Φ25 |
|
250A |
568 |
430 |
380 |
345 |
34 |
2 |
12-Φ27 |
|
300A |
648 |
480 |
430 |
395 |
36 |
3 |
16-Φ27 |
相關產品
-
美標、日標截止閥
產品概述 J41H法蘭截止閥是按照API和ASME標準設計制造的。截止閥又稱截止閥，屬于強制密封閥門，所以閥門關閉時必須對閥瓣施加壓力以強制密封當介質從閥瓣下部進入閥門時，克服阻力所需的操作力是閥桿與填料的摩擦力和介質壓力產生的推力，閥門比開啟閥門的力大，所以閥桿直徑要大，否則會發生閥桿頂彎故障。 產品結構 主要尺寸和重量 J41H(Y)???? Class 150/10K SIZE INCH 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14 16 mm 15 20 25 32 40 50 65 80 100 125 ...
-

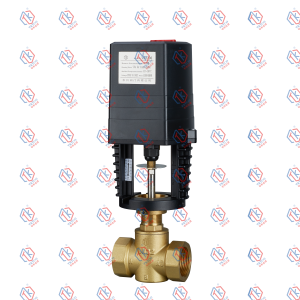

比例積分電動調節閥
產品特點 閥體∶黃銅/鑄鐵 閥瓣∶黃銅/不銹鋼 閥蓋∶黃銅/鑄鐵 閥桿∶不銹鋼 密封∶NBR 工作原理 電動調節閥由閥體、閥蓋、閥座、閥瓣、閥桿及密封件等零件組成。 在驅動器等作用下，閥桿帶動閥瓣做上升或下降運動，改變閥瓣與閥座間的流通面積，以便調節并控制介質的流量。 技術參數 介質∶熱冷水、50%乙二醇 介質溫度∶5~95℃ 公稱壓力PN∶1600KPa 流量特性∶等百分比或線性 滲漏量∶Kv值的0.01%
-

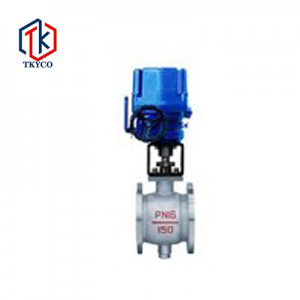

偏心半球閥
概括 偏心球閥采用由板簧加載的活動閥座結構，閥座與球體不會出現卡死或分離等問題，密封可靠，使用壽命長，球芯帶V型缺口金屬閥座具有剪切作用，特別適用于含纖維、細小固體顆粒和漿液的介質。在造紙工業中控制紙漿特別有利。啟閉件采用V型槽口結構，徹底解決了介質易沉積在閥腔內的問題。全開時，閥門流量大，壓力損失小。結構緊湊，通用性強，流量特性近似等百分比，可調范圍大，最大可調比100:1， 產品結構 外形與連接尺寸 PN16 150磅 10K IS05211 DN 升 D D1 D2 C F n-Φb D D1 D2 C F ...
-
自力式壓差平衡閥
-
衛生級隔膜閥
產品概述 衛生級快裝隔膜閥的內外均采用高檔拋光設備處理，滿足表面精度要求。購買進口焊機進行點焊。既能滿足上述行業的衛生質量要求，又可替代進口。本實用新型具有結構簡單、外形美觀、裝拆快、開關快、操作靈活、流體阻力小、使用安全可靠等優點。連接鋼件采用耐酸不銹鋼材料，密封由食品硅膠或聚四氟乙烯制成，符合食品衛生標準。 [技術參數] 最大工作壓力：10bar 驅動方式：手動 最高工作溫度：150℃ 適用介質：EPDM蒸汽、PTFE水、酒精、油、燃料、蒸汽、中性氣體或液體、有機溶劑、酸堿溶液等 連接方式：對焊（g/DIN/ISO）、快裝...
-

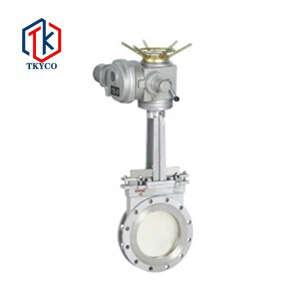

電動對夾刀閘閥
