撐開式雙密封閥

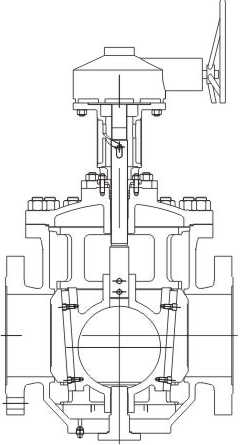

產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB |
CF8 |
CF8M |
|
閥蓋 |
WCB |
CF8 |
CF8M |
|
底蓋 |
WCB |
CF8 |
CF8M |
|
密封閥掰 |
WCB+Cartide PTFE/RPTFE |
CF8+Carbide PTFE/RPTFE |
CF8M+Carbide PTFE/RPTFE |
|
密封導軌 |
WCB |
CFS |
CF8M |
|
鍥形體 |
WCB |
CF8 |
CF8M |
|
金屬纏繞墊 |
304+柔性石墨 |
304+柔性石墨 |
316+柔性石墨 |
|
軸套 |
銅合金 |
||
|
閥桿 |
2Cr13 |
304 |
316 |
|
支架 |
WCB |
CF8 |
CF8M |
