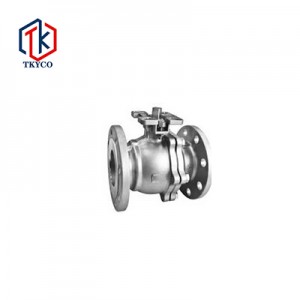

德標浮動式法蘭球閥

德標浮動式法蘭球閥 Featured Image

簡短描述:

設計標準

? 技術規范：德標
? 設計標準：DIN3357
? 結構長度：DIN3202
? 連接法蘭：DIN2542-2546
? 試驗與檢驗：DIN3230

性能規格

? 公稱壓力：1.6、2.5、4.0、6.3 Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
? 密封試驗：1.8、2.8、4.4、7.0Mpa
?? 氣密封試驗：0.6Mpa
?? 閥門主體材料：WCB (C), CF8 (P), CF3 (PL), CF8M (R), CF3M (RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C-150° C

產品細節

產品標簽

產品概覽

德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力??；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。

產品結構

主要零件材料

?材料名稱	碳鋼	?不銹鋼
?????????? 閥體	WCB、A105	CF8、CF3	CF8M、CF3M
????? ? ?? 閥蓋	WCB、A105	CF8、CF3	CF8M、CF3M
?????????? 球體	304	304	316
?????????? 閥桿	304	304	316
?????????? 閥座	聚四氟乙烯。聚四氟乙烯
?????????? 填料	聚四氟乙烯/柔性石墨
壓蓋	WCB、A105	CF8

主要外形尺寸和連接尺寸

(DIN): PN1.6Mpa

DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
15	115	95	65	45	16	2	4-Φ14	F03/F04	9X9
20	120	105	75	58	18	2	4-Φ14	F03/F04	9X9
25	125	115	85	68	18	2	4-Φ14	F04/F05	11X11
32	130	140	100	78	18	2	4-Φ18	F04/F05	11X11
40	140	150	110	88	18	3	4-Φ18	F05/F07	14X14
50	150	165	125	102	18	3	4-Φ18	F05/F07	14X14
65	170	185	145	122	18	3	8-Φ18	F07	14X14
80	180	200	160	138	20	3	8-Φ18	F07/F10	17X17
100	190	220	180	158	20	3	8-Φ18	F07/F10	22X22
125	325	250	210	188	22	3	8-Φ18
150	350	285	240	212	22	3	8-Φ22
200	400	340	295	268	24	3	12-Φ22
250	450	405	355	320	26	3	12-Φ26
300	500	460	410	378	28	4	12-Φ26

(DIN): PN2.5Mpa

DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
15	115	95	65	45	16	2	4-Φ14	F03/F04	9X9
20	120	105	75	58	18	2	4-Φ14	F03/F04	9X9
25	125	115	85	68	18	2	4-Φ14	F04/F05	11X11
32	130	140	100	78	18	2	4-Φ18	F04/F05	11X11
40	140	150	110	88	18	3	4-Φ18	F05/F07	14X14
50	150	165	125	102	20	3	4-Φ18	F05/F07	14X14
65	170	185	145	122	22	3	8-Φ18	F07	14X14
80	180	200	160	138	24	3	8-Φ18	F07/F10	17X17
100	190	235	190	162	24	3	8-Φ22	F07/F10	22X22
125	325	270	220	188	26	3	8-Φ26
150	350	300	250	218	28	3	8-Φ26
200	400	360	310	278	30	3	12-Φ26
250	450	425	370	335	32	3	12-Φ30
300	500	485	430	395	34	4	16-Φ30

(DIN): PN4.0Mpa

DN	L	D	D1	D2	B	T	Z-ΦD
15	115	95	65	45	16	2	4-Φ14
20	120	105	75	58	18	2	4-Φ14
25	125	115	85	68	18	2	4-Φ14
32	130	140	100	78	18	2	4-Φ18
40	140	150	110	88	18	3	4-Φ18
50	150	165	125	102	20	3	4-Φ18
65	170	185	145	122	22	3	8-Φ18
80	180	200	160	138	24	3	8-Φ18
100	190	235	190	162	24	3	8-Φ22
125	325	270	220	188	26	3	8-Φ26
150	350	300	250	218	28	3	8-Φ26
200	400	375	320	285	34	3	12-Φ30
250	450	450	385	345	38	3	12-Φ33
300	500	515	450	410	42	4	16-Φ33

(DIN): PN6.3Mpa

DN	L	D	D1	D2	B	T	Z-ΦD
15	140	105	75	45	20	2	4-Φ14
20	152	130	90	58	22	2	4-Φ18
25	165	140	100	68	24	2	4-Φ18
32	178	155	110	75	26	2	4-Φ22
40	190	170	125	88	28	3	4-Φ22
50	216	180	135	102	26	3	4-Φ22
65	241	205	160	122	26	3	8-Φ22
80	283	215	170	138	28	3	8-Φ22
100	305	250	200	162	30	3	8-Φ26
125	381	295	240	188	34	3	8-Φ30
150	403	345	280	218	36	3	8-Φ33
200	419	415	345	285	42	3	12-Φ36
250	457	470	400	345	46	3	12-Φ36
300	502	530	460	410	52	3	16-Φ36

上一個: 日標浮動式法蘭球閥

下一個: 法蘭(固定式)球閥

相關產品

GU系列高真空球閥

產品描述 Ball valve after more than half a century of development, now has become a widely used main valve class.The main function of the ball valve is to cut off and connect the fluid in the pipeline;It can also be used for fluid regulation and control.Ball valve has the characteristics of small flow resistance, good sealing, quick switching and high reliability. Ball valve is mainly composed of valve body, valve cover, valve stem, ball and sealing ring and other parts, belongs to 90.Switch ...

查看更多產品>
國標、德標截止閥

產品概述 J41H、J41Y、J41W國標截止閥的啟閉件為圓柱形蝶板，密封面為平面或圓錐形，蝶板沿流體中心線作直線運動。國標截止閥僅適用于完全全開和全關，一般不調節流量，自定義允許調節和節流。產品結構主要尺寸和重量 PN16 DN L D D1 D2 F B B Z-ΦD JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 20 150 105 105 75 55 2 14 18 4-Φl4 4-Φ14 25 160 115 115 85 65 2 14 18 4-Φ1...

查看更多產品>
Q850泄壓/持壓閥

查看更多產品>

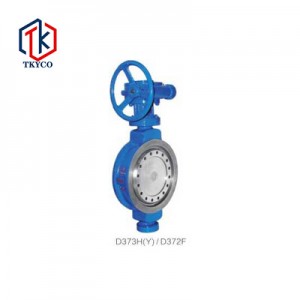

國標法蘭、對夾蝶閥(金屬密封、四氟密封)

產品概述蝶閥是用圓盤形關閉件轉動90°來啟閉閥門的一種旋轉閥。蝶閥具有結構緊湊、重量輕、占據空間位置小，阻力相對小，啟閉迅速等優點。蝶閥作為一種用來實現管路系統通斷及流量控制的閥門，是近十幾年來發展迅速的閥門品種之一。本公司生產的蝶閥除了傳統的中線結構以外，還有一種采用比較先進的三偏心金屬硬密封結構，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封面固定在蝶板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來未曜密封，提...

查看更多產品>
靜態平衡閥

查看更多產品>

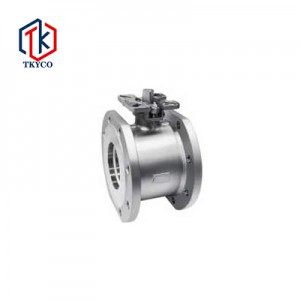

薄型法蘭、對夾球閥
