國標、德標閘閥

國標、德標閘閥 Featured Image

簡短描述:

產品設計特點

閘閥是最常用的截止閥之一，主要用于連接和斷開管道中的介質。適用壓力、溫度、口徑范圍很廣。廣泛用于給排水、燃氣、電力、石油、化工、冶金等工業管道中以蒸汽、水、油為介質的切斷或調節介質流量。

產品細節

產品標簽

主要結構特點

流體阻力小。

打開和加藥時更省力。

流向一般不受限制，安裝方便。

結構合理，密封可靠，性能優良，外形美觀。

設計制造標準

? 設計與制造標準：GB/T 12234、DIN 3352
? 結構長度標準：GB/T 12221、DIN3202
? 連接法蘭標準：JB/T 79、DIN 2543
? 檢驗與試驗標準：GBfT 26480、DIN 3230

性能規范

?公稱壓力：1.6、2.5、4.0、6.3Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
?密封試驗：1.8、2.8、4.4、7.0Mpa?

? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

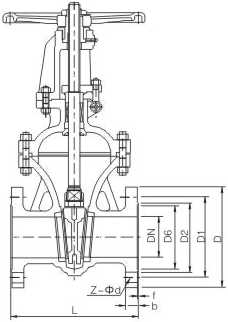

產品結構

主要尺寸及重量

PN16

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HJ/T 20592	D1	D2	F	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592
15	130	95	95	65	45	2	14	16	4-Φ14	4-Φ14
20	150	105	105	75	55	2	14	18	4-Φ14	4-Φ14
25	160	115	115	85	65	2	14	18	4-Φ14	4-Φ14
32	180	135	140	100	78	2	16	18	4-Φ18	4-Φ18
40	200	145	150	110	85	3	16	18	4-Φ18	4-Φ18
50	250	160	165	125	100	3	16	18	4-Φ18	4-Φ18
65	270	180	185	145	120	3	18	18	4-Φ18	8-Φ18
80	280	195	200	160	135	3	20	20	8-Φ18	8-Φ18
100	300	215	220	180	155	3	20	20	8-Φ18	8-Φ18
125	325	245	250	210	185	3	22	22	8-Φ18	8-Φ18
150	350	280	285	240	210	3	24	22	8-Φ23	8-Φ22
200	400	335	340	295	265	3	26	24	12-Φ23	12-Φ22
250	450	405	405	355	320	3	30	26	12-Φ25	12-Φ26
300	500	460	460	410	375	4	30	28	12-Φ25	12-Φ26
350	550	520	520	470	435	4	34	30	16-Φ25	16-Φ26
400	600	580	580	525	485	4	36	32	16-Φ33	16-Φ30
450	650	640	640	585	545	4	40	40	20-Φ33	20-Φ30
500	700	705	715	650	608	4	44	44	20-Φ34	20-Φ33
600	800	840	840	770	718	4	48	54	20-Φ41	20-Φ36
700	900	910	910	840	788	5	50	42	24-Φ41	24-Φ36
800	1000	1020	1025	950	898	5	52	42	24-Φ41	24-Φ39
900	1100	1120	1125	1050	998	5	54	44	28-Φ41	28-Φ39
1000	1200	1255	1255	1170	1110	5	56	46	28-Φ48	28-Φ42

PN25

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HJ/T 20592	D1	D2	F	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592
15	130	95	95	65	45	2	16	16	4-Φ14	4-Φ14
20	150	105	105	75	55	2	16	18	4-Φ14	4-Φ14
25	160	115	115	85	65	2	16	18	4-Φ14	4-Φ14
32	180	135	140	100	78	2	18	18	4-Φ18	4-Φ18
40	200	145	150	110	85	3	18	18	4-Φ18	4-Φ18
50	250	160	165	125	100	3	20	20	4-Φ18	4-Φ18
65	270	180	185	145	120	3	22	22	8-Φ18	8-Φ18
80	280	195	200	160	135	3	22	24	8-Φ18	8-Φ18
100	300	230	235	190	160	3	24	24	8-Φ23	8-Φ22
125	325	270	270	220	188	3	28	26	8-Φ25	8-Φ26
150	350	300	300	250	218	3	30	28	8-Φ25	8-Φ26
200	400	360	360	310	278	3	34	30	12-Φ25	12-Φ26
250	450	425	425	370	332	3	36	32	12-Φ30	12-Φ30
300	500	485	485	430	390	4	40	34	16-Φ30	16-Φ30
350	550	550	555	490	448	4	44	38	16-Φ34	16-O33
400	600	610	620	550	505	4	48	40	16-Φ34	16-Φ36
450	650	660	670	600	555	4	50	46	20-Φ34	20-Φ36
500	700	730	730	660	610	4	52	48	20-Φ41	20-Φ36
600	800	840	845	770	718	5	56	58	20-Φ41	20-Φ39
700	900	955	960	875	815	5	60	50	24-Φ48	24-Φ42
800	1000	1070	1085	990	930	5	64	54	24-Φ48	24-Φ48
900	1100	1180	1185	1090	1025	5	66	58	28-Φ54	28-Φ48
1000	1200	1305	1320	1210	1140	5	68	62	28-Φ58	28-Φ55

PN40

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HJ/T 20592	D1	D2	F	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592
15	170	95	95	65	45	2	16	16	4-Φ14	4-Φ14
20	190	105	105	75	55	2	16	18	4-Φ14	4-Φ14
25	210	115	115	85	65	2	16	18	4-Φ14	4-Φ14
32	230	135	140	100	78	2	18	18	4-Φ18	4-Φ18
40	240	145	150	110	85	3	18	18	4-Φ18	4-Φ18
50	250	160	165	125	100	3	20	20	4-Φ18	4-Φ18
65	280	180	185	145	120	3	22	22	8-Φ18	8-Φ18
80	310	195	200	160	135	3	22	24	8-Φ18	8-Φ18
100	350	230	235	190	160	3	24	24	8-Φ23	8-Φ22
125	400	270	270	220	188	3	28	26	8-Φ25	8-Φ26
150	450	300	300	250	218	3	30	28	8-Φ25	8-Φ26
200	550	375	375	320	282	3	38	34	12-Φ30	12-Φ30
250	650	445	450	385	345	3	42	38	12-Φ34	12-Φ33
300	750	510	515	450	408	4	46	42	16-Φ34	16-Φ33
350	850	570	580	510	465	4	52	46	16-Φ34	16-Φ36
400	950	655	660	585	535	4	58	50	16-Φ41	16-Φ39
450	1050	680	685	610	560	4	60	57	20-Φ41	20-Φ39
500	1150	755	755	670	612	4	62	57	20-Φ48	20-Φ42
600	1350	890	890	795	730	5	62	72	20-Φ54	20-Φ48

PN63

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HJ/T 20592	D1	D2	F	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592
15	170	105	105	75	55	2	18	20	4-Φ14	4-Φ14
20	190	125	130	90	68	2	20	22	4-Φ18	4-Φ18
25	210	135	140	100	78	2	22	24	4-Φ18	4-Φ18
32	230	150	155	110	82	2	24	26	4-Φ23	4-Φ22
40	240	165	170	125	95	3	24	28	4-Φ23	4-Φ22
50	250	175	180	135	105	3	26	26	4-Φ23	4-Φ22
65	280	200	205	160	130	3	28	26	8-Φ23	8-Φ22
80	310	210	215	170	140	3	30	28	8-Φ23	8-Φ22
100	350	250	250	200	168	3	32	30	8-Φ25	8-Φ26
125	400	295	295	240	202	3	36	34	8-Φ30	8-Φ30
150	450	340	345	280	240	3	38	36	8-Φ34	8-Φ33
200	550	405	415	345	300	3	44	42	12-Φ34	12-Φ36
250	650	470	470	400	352	3	48	46	12-Φ41	12-Φ36
300	750	530	530	460	412	4	54	52	16-Φ41	16-Φ36
350	850	595	600	525	475	4	60	56	16-Φ41	16-Φ39
400	950	670	670	585	525	4	66	60	16-Φ48	16-Φ42

PN100

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HJ/T 20592	D1	D2	F	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592
15	170	105	105	75	55	2	20	20	4-Φ14	4-Φ14
20	190	125	130	90	68	2	22	22	4-Φ18	4-Φ18
25	210	135	140	100	78	2	24	24	4-Φ18	4-Φ18
32	230	150	155	110	82	2	24	26	4-Φ23	4-Φ22
40	240	165	170	125	95	3	26	28	4-Φ23	4-Φ22
50	250	195	195	145	112	3	28	30	4-Φ25	4-Φ26
65	280	220	220	170	138	3	32	34	8-Φ25	8-Φ26
80	310	230	230	180	148	3	34	36	8-Φ25	8-Φ26
100	350	265	265	210	172	3	38	40	8-Φ30	8-Φ30
125	400	310	315	250	210	3	42	40	8-Φ34	8-Φ33
150	450	350	355	290	250	3	46	44	12-Φ34	12-Φ33
200	550	430	430	360	312	3	54	52	12-Φ41	12-Φ36
250	650	500	505	430	382	3	60	60	12-Φ41	12-Φ39
300	750	585	585	500	442	4	70	68	16-Φ48	16-Φ42
350	850	655	655	560	498	4	76	74	16-Φ54	16-Φ48
400	950	715	715	620	558	4	80	78	16-Φ54	16-Φ48

PN160

DN	L	D		D1		D2	F	B		Z-ΦD
DN	L	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592	D2	F	JB/T 79	HJ/T 20592	JB/T 79	HJ/T 20592
15	170	110	105	75	75	52	2	24	20	4-Φ18	4-Φ14
20	190	130	130	90	90	62	2	26	24	4-Φ23	4-Φ18
25	210	140	140	100	100	72	2	28	24	4-Φ23	4-Φ18
32	230	165	155	115	110	85	2	30	28	4-Φ25	4-Φ22
40	260	175	170	125	125	92	3	32	28	4-Φ27	4-Φ22
50	300	215	195	165	140	132	3	36	30	8-Φ25	4-Φ26
65	340	245	220	190	170	152	3	44	34	8-Φ30	8-Φ26
80	390	260	230	205	180	168	3	46	36	8-Φ30	8-Φ26
100	450	300	265	240	210	200	3	48	40	8-Φ34	8-Φ30
125	525	355	315	285	250	238	3	60	44	8-Φ41	8-Φ33
150	600	390	355	318	290	270	3	66	50	12-Φ41	12-Φ33
200	750	480	430	400	360	345	3	78	60	12-Φ48	12-Φ36
250	850	580	515	485	430	425	3	88	68	12-Φ54	12-Φ42
300	950	665	585	570	500	510	4	100	78	16-Φ54	16-Φ42
