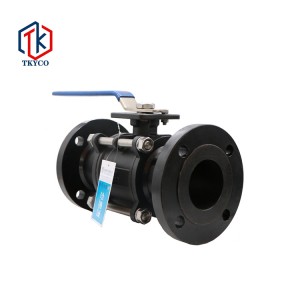

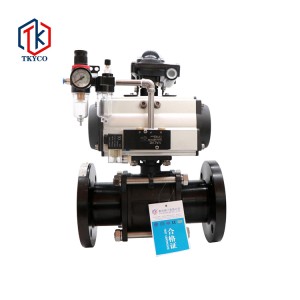

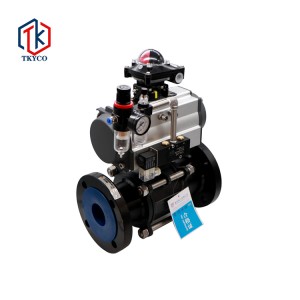

三片式法蘭球閥

簡短描述:

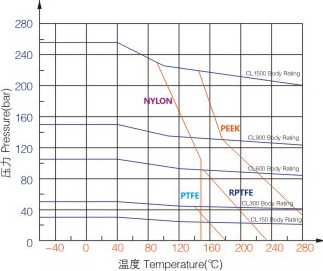

性能規范

?公稱壓力：PN1.6、2.5、4.0Mpa
?強度試驗壓力：PT2.4、3.8、6.0MPa
?低壓氣密封試驗壓力：0.6MPa
?適用介質：
Q41F-(16-64) )C 水、油品、氣體
Q41F-(16-64)P 硝酸類
Q41F-(16-64)R 醋酸類
適用溫度：-29°C~150°C

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

材料名稱	Q41F-(16-40)C	Q41F-(16-40)P	Q41F-(16-40)R
閥體	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
閥蓋	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
球體	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
閥桿	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯 Pdytetrafluorethylene(PTFE)
填料	聚四氟乙烯 Polytetrafluorethylene(PTFE)

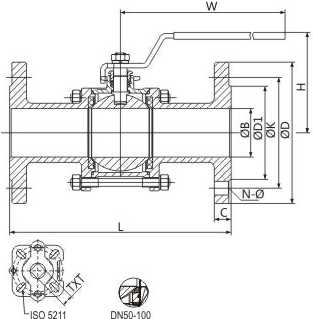

主要外形尺寸

DN	B	L	H	W	PN16	D	K	D1	C	N-?	PN40	D	K	D1	C	N-?	C150	D	K	D1	C	N-?	ISO5211	TXT
15	15	W	75	130		95	65	45	16	4-14		95	65	45	16	4-14		90	60.5	35	10	4-15	F03/F04	9X9
20	20	150	80	140		105	75	58	18	4-14		105	75	58	18	4-14		100	70	43	11	4-15	F03/F04	9X9
25	25	160	85	150		115	85	68	18	4-14		115	85	68	18	4-14		110	79.5	51	12	4-15	F04/F06	11X11
32	32	180	100	170		140	100	78	18	4-18		125	100	78	18	4-18		115	89	64	13	4-15	F04/F06	11X11
40	38	200	110	200		150	110	88	18	4-18		150	110	88	18	4-18		125	98.5	73	15	4-15	F06/F07	14X14
50	50	230	120	220		165	125	102	18	4-18		165	125	102	20	4-18		150	120.5	92	16	4-19	F06/F07	14X14
65	65	293	130	280		185	145	122	18	4-18		185	145	122	22	8-18		180	139.5	105	18	4-19	F07	14X14
80	78	310	140	300		200	160	138	20	8-18		200	160	138	24	8-18		190	152.5	127	19	4-19	F07/F10	17X17
100	100	393	160	340		220	180	158	20	8-18		235	190	162	24	8-22		230	190.5	157	24	8-19	F07F10	22X22
125	125	400	215	550		250	210	185	22	8-18		270	220	188	26	8-26		255	215.9	185.7	24	8-22
150	150	480	233	650		285	240	210	22	8-22		300	250	218	28	8-26		280	241.3	215.9	26	8-22
200	200	600	350	800		340	295	265	24	12-22		375	320	282	34	12-30		345	298.5	270	29	8-22
