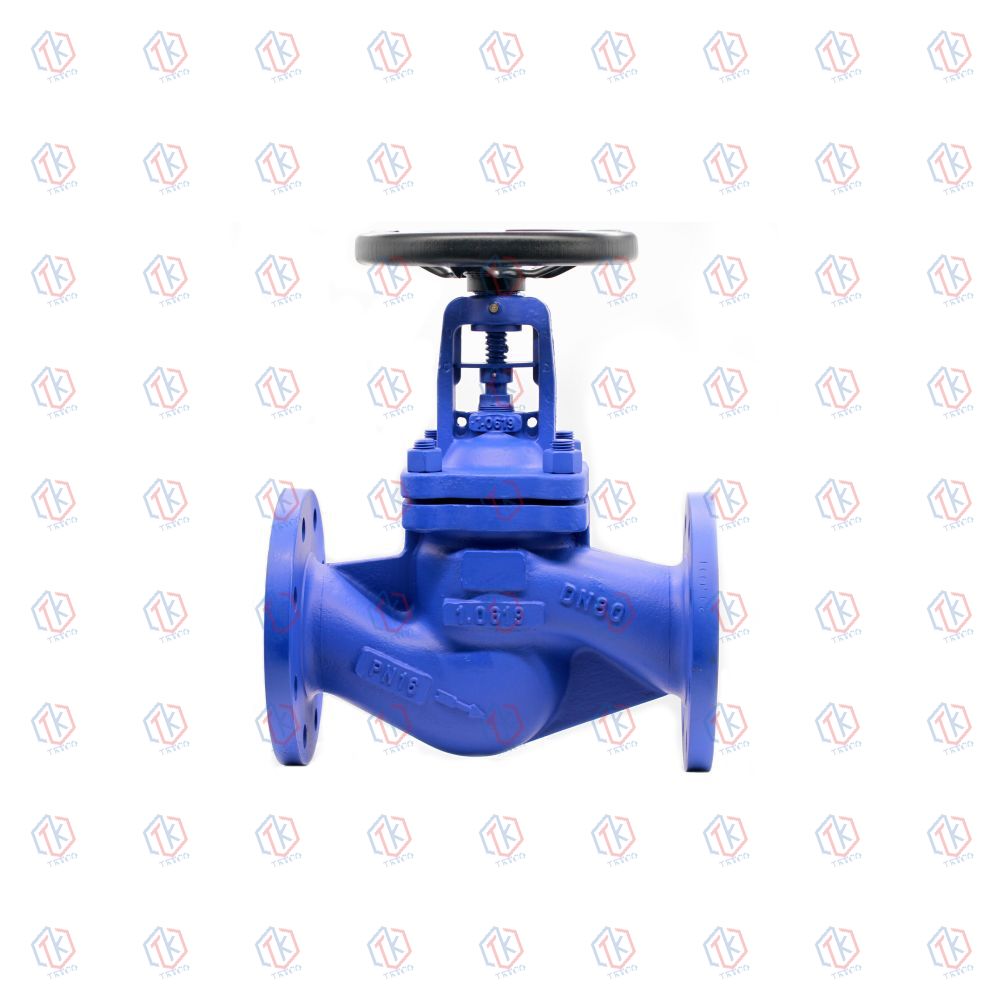

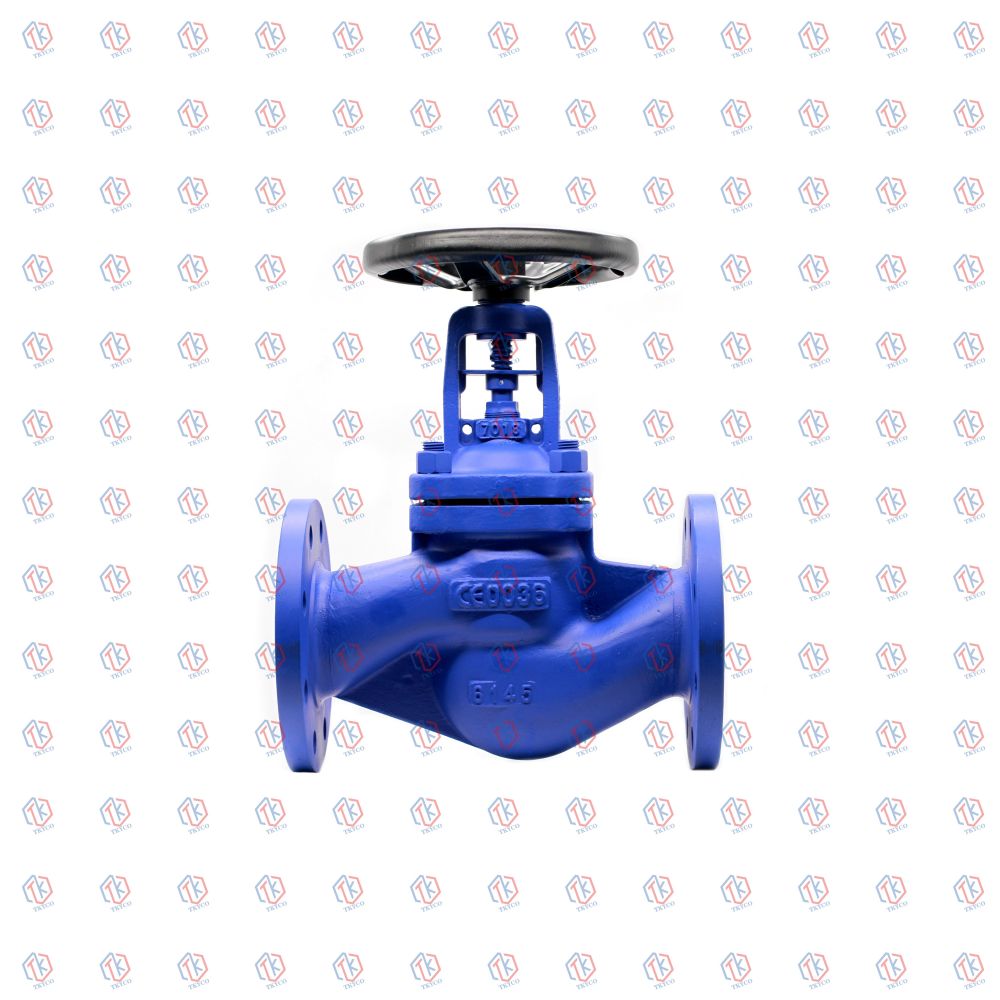

波紋管截止閥

簡短描述:

測試：DIN 3352 Parf1 DIN 3230 Part 3 DIN 2401 等級

設計：DIN 3356

面對面：DIN 3202

法蘭：DIN 2501 DIN 2547 DIN 2526 FORME BWTO DIN 3239 DIN 3352 Parf1

標志：EN19 CE-PED

證書：EN 10204-3.1B

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

PART NAME		MATERIAL
?1	?Boby	?1.0619	1.4581
2	Seat surface	X20Cr13(1) overlay	1.4581?(1)? overlay
3	Disc seat surface	X20Crl3(2) overlay	1.4581?(2)? overlay
4	Bellows	SS304/SS321/SS316L	SS321/SS316L
5	Gasket	S.S. reinforced graphite(4)	S S. reinforced grophite\|4\|
6	Nuts	C35	A2-70
7	Bolts	CK35	A2-70
8	Pocking	Graphite rings & wiper rings (4)	Graphite rings & wiper rings
9	Gland	10460	X5CrNiMol7-12-2 (2)
10	Bonnet	1.0619	1.4581
11	No rot.Device	X20Q13	S.S
12	Stem	X20Cr13(2)	X5CrNiVk)17-12-2 (2)
13	Yoke Nut	GGG40(3)	GGG40.3
14	Lock Nut	C.S	CS
15	Hondwheel	Steel	Steei
16	Grease Nipple	Cu-Alloy	S. S reinforced graphite

主要尺寸和重量

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
LRF	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460	520	580
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
LRF/BW	?130	?150	160	180	200	230	290	310	350	400	480	600	730	850	980	noo
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	?8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
LRF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515	580	660
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115
